Kasetony podświetlane — jak dobrać lico, LED i konstrukcję

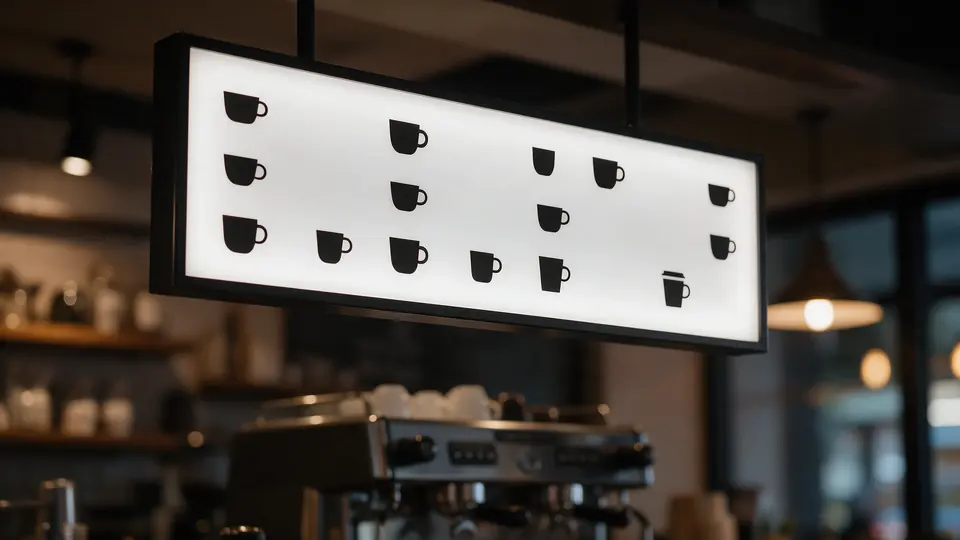

Kaseton podświetlany składa się z lica z plexi opal, wnętrza z modułami LED i zasilacza. Lico rozprasza światło, więc grafika świeci równą płaszczyzną. O trwałości efektu decydują trzy rzeczy: grubość i barwa opalu, rozstaw diod i zapas mocy zasilacza.

Z czego składa się kaseton podświetlany

Kaseton to skrzynka otwarta od frontu, zamknięta licem. We wnętrzu pracują moduły LED, a zasilacz dostarcza prąd o właściwym napięciu. Wszystko mieści się w obudowie, która chroni elektronikę i utrzymuje lico w płaszczyźnie.

Lico

plexi opal, rozprasza światło, wymienne

Grafika

folia translucentna lub druk UV (AGFA, pole 2 × 3 m)

Podświetlenie

moduły LED w środku skrzynki, barwa w kelwinach z karty produkcyjnej

Zasilanie

zasilacz z zapasem mocy względem obciążenia

Obudowa

rama i tył skrzynki, mocowanie do ściany lub wysięgnika

Wycięcie lica

laser CO₂, arkusz do 3050 × 2050 mm

Każdy element opisujemy w karcie produkcyjnej. Dzięki niej kaseton dorobiony po roku ma to samo lico, te same diody i ten sam zasilacz co pierwszy.

Lico: plexi opal i grafika

Plexi opal jest płytą mleczną, która rozprasza światło. Przepuszczalność światła przezroczystej PMMA wynosi 92%, a opal przepuszcza mniej, bo część światła jest rozpraszana w masie. Zamawiający widzi tę różnicę jako równą poświatę bez widocznych punktów diod.

Grubość lica dobieramy do wielkości kasetonu. Większe pola wymagają grubszej płyty, by nie falowały pod własnym ciężarem i pod wpływem ciepła. Plexi lana (GS) jest dostępna w grubościach 2-20 mm w formacie 2050 × 3050 mm. Konkretną grubość dla Twojego kasetonu podajemy w wycenie.

Grafikę nakłada się na dwa sposoby. Folia translucentna jest ploterowana i naklejana na lico, co sprawdza się dla prostych znaków i stałych kolorów. Druk UV pozwala na pełnokolorowe grafiki, gradienty i zdjęcia, bo farba nanosi się bezpośrednio na plexi. Wybór zależy od znaku, liczby sztuk i wymagań co do odcieni.

Układ LED i równomierność światła

Równe lico to efekt rozstawu modułów i odległości od lica. Gdy diody są zbyt blisko siebie, a skrzynka zbyt płytka, na licu pojawiają się jasne punkty. Gdy odległość jest większa lub moduły rzadsze, światło wyrównuje się, ale skrzynka robi się grubsza.

Pomagają trzy zabiegi: odpowiednio dobrany opal, wnętrze skrzynki w jasnym kolorze, które odbija światło, oraz układ modułów dostosowany do kształtu lica. Nie zgadujemy tych parametrów, tylko sprawdzamy je na prototypie w ciemności.

Barwa światła i spójność w serii

Biel LED występuje w kilku odcieniach. Ciepła jest bliższa żarówce, chłodna daje wrażenie czystości i technologii. W sieci lokali ten sam odcień musi powtarzać się w każdej placówce, bo różnica widoczna jest wieczorem, gdy kasetony świecą obok siebie na zdjęciach z otwarć.

Barwę zapisujemy w kelwinach w karcie produkcyjnej i trzymamy ją w całej serii. Jeśli sieć rozszerza się po roku, dorabiamy sztuki według tej samej karty. Dopasowanie do księgi znaku opisujemy w artykule o drodze od księgi znaku do produkcji.

Wymiary i kształty

Kaseton prostokątny to standard, ale nie jedyna opcja. Lico wycinamy laserem CO₂ z arkusza do 3050 × 2050 mm, więc kształt może być okrągły, owalny lub zgodny z konturem znaku. Większe kasetony dzielimy na segmenty łączone w konstrukcji.

Wymiar kasetonu wynika z pola na elewacji. Za mały będzie niewidoczny, za duży zasłoni architekturę i może wymagać zgody na elewacji. Zalecamy zacząć od zdjęcia miejsca z naniesionym wymiarem, a następnie zweryfikować proporcje na wizualizacji.

Wizualizacja

Rama i obudowa

Obudowa trzyma lico w płaszczyźnie i chroni elektronikę. Od jej sztywności zależy, czy lico nie faluje, a od szczelności połączeń, czy do skrzynki nie dostaje się kurz. Konstrukcję ramy i głębokość skrzynki dobieramy do wymiaru kasetonu i rozstawu modułów LED.

Głębokość jest kompromisem. Płytka skrzynka mniej wystaje z elewacji, ale wymaga gęstszego rozstawu diod, żeby lico było równe. Głębsza skrzynka daje swobodę, lecz jest cięższa i bardziej widoczna z boku. Na prototypie zatwierdzasz oba parametry razem, bo wpływają na siebie nawzajem.

Dla kasetonów wiszących nad witryną liczy się też wysokość całości: nie może kolidować z oknem pierwszego piętra ani z wymaganiami zarządcy budynku. Dlatego prosimy o zdjęcie miejsca montażu z odniesieniem do otoczenia, nie tylko o wymiar pola.

Lico wymienne: dlaczego warto

Grafika na kasetonie zmienia się częściej niż skrzynka. Zmieniają się promocje, kolorystyka, a czasem znak. Lico montowane odejmowalnie pozwala podmienić samą płytę, bez demontażu kasetonu z elewacji i bez ponownego okablowania.

W sieci lokali to realna oszczędność pracy: ekipa serwisowa dostaje paczkę z nowym licem i wymienia je na miejscu. Skrzynka, zasilacz i moduły zostają nietknięte. Dlatego lico wymienne zapisujemy w karcie produkcyjnej jako stały element konstrukcji.

Odmiany kasetonów

W praktyce zamawiający spotykają kilka odmian. Najprostszy jest kaseton jednostronny na ścianie lub nad witryną. Drugi to kaseton dwustronny na wysięgniku, nazywany w branży semaforem, który widać z dwóch kierunków chodnika. Opisaliśmy go w artykule o kasetonie dwustronnym.

Trzecia odmiana to kaseton, w którym lico jest wykonane z innego materiału niż plexi, np. z dibondu z frezowanym znakiem. Różnice w konstrukcji i świeceniu omawia tekst o kasetonie z dibondu. Całość działu znajdziesz na stronie kasetonów reklamowych.

Prototyp kasetonu: co sprawdzasz w ciemności

Prototyp to pierwsza sztuka serii, którą oglądasz podświetloną w zaciemnionym pomieszczeniu. Wizualizacja na ekranie nie pokaże równości światła ani barwy, dlatego akceptujesz fizyczny kaseton.

Na prototypie sprawdzasz sześć rzeczy:

1. czy lico świeci jedną płaszczyzną, bez jaśniejszych punktów nad diodami,
2. czy barwa białego światła zgadza się z księgą znaku,
3. czy grafika (folia lub druk UV) ma właściwy kontrast po włączeniu i po wyłączeniu światła,
4. czy lico da się wymienić bez demontażu skrzynki,
5. czy wyjście przewodu i mocowania odpowiadają rysunkowi montażowemu,
6. czy zasilacz pracuje cicho i nie nagrzewa nadmiernie obudowy.

Po akceptacji parametry trafiają do karty produkcyjnej: grubość i producent płyty, typ i rozstaw modułów, barwa w kelwinach, model zasilacza, profil ramy i głębokość. Karta jest ważniejsza niż projekt, bo według niej powstaje każda kolejna sztuka. Proces opisujemy też w artykule o prototypie i serii.

Błędy, które widać dopiero wieczorem

Część wad kasetonu nie jest widoczna w dzień i wychodzi po zmroku. Kilka z nich powtarza się najczęściej.

Plamy światła nad diodami pojawiają się, gdy skrzynka jest zbyt płytka albo opal zbyt cienki. Różnica odcieni między sąsiednimi kasetonami wynika z użycia modułów z innej partii. Zafalowane lico powstaje, gdy płyta jest zbyt cienka do swojego formatu albo źle zamocowana. Ciemne narożniki to skutek zbyt rzadkiego rozstawu modułów przy krawędzi.

Każdą z tych wad wychwytuje test na prototypie i test każdej sztuki przed pakowaniem. Dlatego nie wysyłamy kasetonów bez próby świecenia w ciemności, a w serii powtarzamy ją dla każdej sztuki.

Dobór grafiki do lica

Grafika na kasetonie musi działać w dwóch stanach: po włączeniu światła i po jego wyłączeniu. Folia translucentna przepuszcza światło w kolorach znaku, a w dzień pokazuje tylko barwę folii na opalowym tle. Druk UV daje pełny kolor w obu stanach, ale różnice w odcieniu między dniem a nocą są wtedy większe.

Dla znaków z jednym lub dwoma kolorami folia jest prostym wyborem, a zmiana grafiki polega na wymianie samej folii. Dla znaków z gradientami, zdjęciami albo wieloma odcieniami lepszy jest druk UV na płycie. Wybór potwierdzamy na próbce lica położonej na działającym module, nie na wydruku próbnym.

Mocowanie i zasilanie na elewacji

Kaseton wisi na ścianie, nad witryną albo na wysięgniku. Mocowanie zależy od podłoża: cegła, beton, płyta warstwowa i szkło wymagają różnych kotew. Do każdego zamówienia dołączamy rysunek montażowy z rozstawem otworów i miejscem wyjścia przewodu zasilającego.

Zasilanie doprowadza elektryk po stronie zamawiającego. Przewód wychodzi z tyłu skrzynki w miejscu uzgodnionym na rysunku, więc nie trzeba go prowadzić po licu. Montaż na elewacji i zgody administracyjne (wspólnota, konserwator, zarządca centrum handlowego) zostają po stronie zamawiającego lub jego wykonawcy.

Seria kasetonów dla sieci

Sieć zamawia kasetony według tabeli lokalizacji. Wspólne są materiał lica, grafika i barwa LED, różnią się wymiar kasetonu i mocowanie. Prototyp zatwierdza się raz, a kolejne sztuki powstają według karty produkcyjnej. Każda sztuka przechodzi test świecenia przed pakowaniem i jedzie w kartonie z etykietą adresu placówki.

Typowe serie dla poszczególnych wyrobów opisuje tabela. Wartości są orientacyjne, a konkretny zakres potwierdzamy w wycenie.

Najczęstsze pytania zamawiających

Zamawiający pytają zwykle o trzy rzeczy: czy można wymienić lico bez zdejmowania skrzynki, czy kaseton wytrzyma warunki zewnętrzne i jak wygląda serwis. Na pierwsze odpowiadamy tak, bo lico mocujemy odejmowalnie. Na drugie odpowiedź zależy od konstrukcji i miejsca montażu, więc opisujemy ją w wycenie. Na trzecie: serwis polega na wymianie zasilacza lub modułu LED według karty produkcyjnej.

Pojedynczy szyld dla jednego lokalu, bez serii i bez wysokich wymagań co do powtarzalności, prowadzi siostrzany serwis z częściami i materiałem:

Sieć PLEXIPOL · plexipol.com.plCzęści, osłony i obróbka detali↗

Od czego zacząć

Prześlij znak w wektorze (DXF, AI lub PDF), wymiar pola na elewacji i zdjęcie miejsca montażu. Przy serii dodaj tabelę lokalizacji. W odpowiedzi dostajesz wycenę i uwagi do pliku. Terminy prototypu i serii podajemy w wycenie konkretnego zlecenia, bo zależą od liczby sztuk i obciążenia produkcji.
